LG變頻器
?
產品介紹：
- 功率/電壓等級：
0.37～1.5kW,200-230VAC,1相
0.37～4.0kW,200-230VAC,3相
0.37～4.0kW,380-460VAC,3相
- 防護等級：IP00～IP20
- 變頻器類型：采用IGBT的PWM控制
- 控制方式：V/F空間矢量PWM技術
- 內置：RS-485
- 內置：ModBus-RTU
- 內置：PID控制
- 遠程控制盤(可讀寫參數)
- 0.5Hz輸出150%轉矩
- 防失速功能
- 8步速控制
- 3段跳躍頻率
- 3個多功能輸入
- 1個多功能輸出
- 模擬輸出(0～10V)
- PNP and NPN 雙方向信號
- 速度跟蹤
- 1到10kHz載波頻率
- 內置制動單元
- 手動/自動轉矩補償
| 控制方式 | 控制方式 | V/F控制 | |
| 頻率設定分辨率 | 數字設定：0.01Hz（低于100Hz）,0.1Hz（高于100Hz） 模擬設定：0.03Hz/50Hz | ||
| 頻率精度 | 數字：0.01%最大輸出功率 模擬：0.1%最大輸出功率 | ||
| V/F比率 | 線性，平方，用戶V/F | ||
| 過載能力 | 額定電流150%-1分鐘，額定電流200%-0.5秒(特性與時間成反比) | ||
| 轉矩補償 | 手動轉矩補償(0-20%),自動轉矩補償 | ||
| 運行方式 | 輸入信號 | 運行方式 | 控制盤/端子/通訊方法 |
| 頻率設定 | 模擬：0～10V/4～20mA 數字：控制盤 | ||
| 起動信號 | 正向，反向 | ||
| 多步數 | 可達8步速度給定（使用多功能端子） | ||
| 多步加速/減速時間 | 0-6,000秒，對于每個設定可以選擇和設定8種類型（使用多功能端子）加速/減速方式：線型、U型、S型 | ||
| 緊急停止 | 中斷變頻器輸出 | ||
| 寸動 | 寸動運行 | ||
| 輸出信號 | 故障重置 | 當保護功能處于有效狀態時，可以解除故障狀態 | |
| 運行狀態 | 頻率等級檢測、過載報警、堵轉、過壓、欠壓、變頻器過熱、運行、停止、恒速，節能運行，速度跟蹤，自動多步運行、自動順序運行 | ||
| 故障輸出 | 接觸器輸出(30A,30C,30B)-AC250V1A,DC30V1A | ||
| 輸出指示儀表 | 從輸出頻率，輸出電流，輸出電壓，直流電壓中選擇1種(輸出脈沖：500Hz，輸出電壓：0～10V) | ||
| 運行功能 | 直流制動，頻率限制，跳頻，第二功能，滑差補償，反轉保護，自動重起動，節能運行、自整定、PID控制 | ||
| 保護功能 | 變頻器保護 | 過電壓，欠電壓，過電流，保險絲斷，接地故障，變頻器過熱，電機過熱，缺相，過載保護，外部故障1，2，通訊錯誤，速度指令丟失，硬件故障，選件故障等 | |
| 變頻器報警 | 堵轉防護，過載報警 | ||
| 瞬間掉電 | 小于15毫秒：連續運行，大于15毫秒：可以自動重新啟動 | ||
| 顯示 | 運行信息 | 輸出頻率，輸出電流，輸出電壓，頻率設定值，運行速度，直流電壓 | |
| 故障信息 | 發生故障時顯示故障原因，可以保留5次故障原因 | ||
| 環境 | 環境溫度 | -10° C～40° C | |
| 儲存溫度 | -20° C～65° C | ||
| 環境濕度 | 最大90%RH（無結露） | ||
| 高度·振動 | 1,000m以下，5.9m/秒 2 （=0.6g）以下 | ||
| 應用場合 | 無腐蝕氣體，易燃氣體，油霧，或灰塵 | ||
規格應用
變頻器 | 電阻容量 [W] | 電阻值 [Ω] | 平均制動轉矩 [%] | 執行轉矩[%] | 連續制動時間 [sec] |
SV004iG5-1 | 100 | 400 | 100 | 5 | 5 |
SV008iG5-1 | 100 | 200 | 100 | 5 | 5 |
SV015iG5-1 | 100 | 100 | 100 | 3 | 5 |
SV004iG5-2 | 100 | 400 | 100 | 5 | 5 |
SV008iG5-2 | 100 | 200 | 100 | 5 | 5 |
SV015iG5-2 | 100 | 100 | 100 | 3 | 5 |
SV022iG5-2 | 100 | 60 | 100 | 2 | 5 |
SV037iG5-2 | 100 | 40 | 100 | 2 | 5 |
SV040iG5-2 | 100 | 40 | 100 | 2 | 5 |
SV004iG5-4 | 100 | 1800 | 100 | 5 | 5 |
SV008iG5-4 | 100 | 900 | 100 | 5 | 5 |
SV015iG5-4 | 100 | 450 | 100 | 3 | 5 |
SV022iG5-4 | 100 | 300 | 100 | 2 | 5 |
SV037iG5-4 | 100 | 200 | 100 | 2 | 5 |
SV040iG5-4 | 100 | 200 | 100 | 2 | 5 |
| 變頻器 | 電阻容量 [W] | 電阻值 [Ω] | 平均制動轉矩 [%] | 執行轉矩[%] | 連續制動時間 [sec] |
| SV004iG5-1 | 100 | 400 | 100 | 5 | 5 |
| SV008iG5-1 | 100 | 200 | 100 | 5 | 5 |
| SV015iG5-1 | 200 | 100 | 100 | 5 | 5 |
| SV004iG5-2 | 100 | 400 | 100 | 5 | 5 |
| SV008iG5-2 | 100 | 200 | 100 | 5 | 5 |
| SV015iG5-2 | 200 | 100 | 100 | 5 | 5 |
| SV022iG5-2 | 300 | 60 | 100 | 5 | 5 |
| SV037iG5-2 | 500 | 40 | 100 | 5 | 5 |
| SV040iG5-2 | 500 | 40 | 100 | 5 | 5 |
| SV004iG5-4 | 100 | 1800 | 100 | 5 | 5 |
| SV008iG5-4 | 100 | 900 | 100 | 5 | 5 |
| SV015iG5-4 | 200 | 450 | 100 | 5 | 5 |
| SV022iG5-4 | 300 | 300 | 100 | 5 | 5 |
| SV037iG5-4 | 500 | 200 | 100 | 5 | 5 |
| SV040iG5-4 | 500 | 200 | 100 | 5 | 5 |
變頻器 | 電阻容量 [W] | 電阻值 [Ω] | 平均制動轉矩 [%] | 執行轉矩[%] | 連續制動時間 [sec] |
SV004iG5-1 | 150 | 300 | 150 | 5 | 5 |
SV008iG5-1 | 150 | 150 | 150 | 5 | 5 |
SV015iG5-1 | 300 | 60 | 150 | 5 | 5 |
SV004iG5-2 | 150 | 300 | 150 | 5 | 5 |
SV008iG5-2 | 150 | 150 | 150 | 5 | 5 |
SV015iG5-2 | 300 | 60 | 150 | 5 | 5 |
SV022iG5-2 | 400 | 50 | 150 | 5 | 5 |
SV037iG5-2 | 600 | 33 | 150 | 5 | 5 |
SV040iG5-2 | 600 | 33 | 150 | 5 | 5 |
SV004iG5-4 | 150 | 1200 | 150 | 5 | 5 |
SV008iG5-4 | 150 | 600 | 150 | 5 | 5 |
SV015iG5-4 | 300 | 300 | 150 | 5 | 5 |
SV022iG5-4 | 400 | 200 | 150 | 5 | 5 |
SV037iG5-4 | 600 | 130 | 150 | 5 | 5 |
SV040iG5-4 | 600 | 130 | 150 | 5 | 5 |

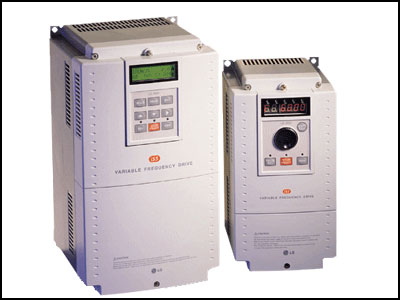

產品介紹：
功率/電壓等級：
0.75～22kW,200-230VAC,3相
0.75～22kW,380-460VAC,3相
- 防護等級：IP20
- 變頻器類型：PWM with IGBT
- 控制方式：無傳感器矢量控制
- 1～15kHz載波頻率
- 0～400Hz輸出頻率
- 可移動控制盤（讀/寫參數）
- 智能加/減速
- 3個多功能輸入
- 2個多功能輸出
- 內置PID控制
- 速度預設
- 三線制運行
- 多步速運行
- 自動轉矩補償
- 直流制動
- 失速保護
- 內置制動單元（0.75～7.5kW）
| 控制方式 | 控制方法 | V/F控制，矢量控制可選 | |
| 頻率設定分辨率 | 數字設定：0.01Hz(低于100Hz),0.1Hz(高于100Hz) 模擬設定：0.03Hz/50Hz | ||
| 頻率精度 | 數字：0.01%最大輸出頻率 模擬：0.1%最大輸出頻率 | ||
| V/F曲線 | 線性，平方，用戶V/F | ||
| 過載能力 | 額定電流150%-1分鐘，額定電流200%-0.5秒(特性與時間相反) | ||
| 轉矩補償 | 手動轉矩補償（0-20%）,自動轉矩補償 | ||
| 運行 | 輸入信號 | 運行方法 | 控制盤/端子/通訊方法 |
| 頻率設定 | 模擬：0～10V/4～20mA 數字：控制盤 | ||
| 啟動信號 | 正向，反向 | ||
| 多步 | 可達8步速度給定（使用多功能端子） | ||
| 多步加速/減速時間 | 0-6,000秒，對于每個設定可以選擇和設定8種類型（使用多功能端子）加速/減速方式：線性，U型，S型 | ||
| 緊急停止 | 中斷變頻器輸出 | ||
| 寸動 | 寸動運行 | ||
| 輸出信號 | 故障復位 | 當保護功能處于有效狀態時，可以解除故障狀態 | |
| 運行狀態 | 頻率等級檢測，過載報警，堵轉，過壓，欠壓，變頻器過熱，運行，停止，恒速，節能運行，速度跟蹤，自動多步運行，自動順序運行 | ||
| 故障輸出 | 繼電器輸出(30A,30C,30B)-AC250V 1A,DC30V1A | ||
| 輸出指示儀表 | 從輸出頻率，輸出電流，輸出電壓，直流電壓中選擇1種（輸出脈沖：500Hz，輸出電壓0～10V） | ||
| 運行功能 | 直流制動，頻率限制，跳頻，第二功能，滑差補償，反轉保護，自動重起動，節能運行，自整定，PID控制 | ||
| 保護功能 | 變頻器保護 | 過電壓，欠電壓，過電流，保險絲斷，接地故障，變頻器過熱，電機過熱，缺相過載保護，外部故障1,2，通訊錯誤，速度指令丟失，硬件故障，選件故障等 | |
| 變頻器報警 | 堵轉保護，過載報警 | ||
| 瞬間掉電 | 小于15毫秒：連續運行，大于15毫秒：可以自動重新啟動 | ||
| 控制盤顯示 | 運行信息 | 輸出頻率,輸出電流,輸出電壓,頻率設定,運行速度,直流電壓 | |
| 過程信息 | 放生故障時顯示故障原因,可以保留5次故障原因 | ||
| 環境 | 環境溫度 | -10℃～40℃ | |
| 儲存溫度 | -20℃～65℃ | ||
| 環境溫度 | 最大90%RH(無結露) | ||
| 高度，振動 | 1,000m一下,5.9m/秒^2(=0.6g)以下 | ||
| 應用要求 | 無腐蝕氣體,易燃氣體,油霧,或灰塵 | ||

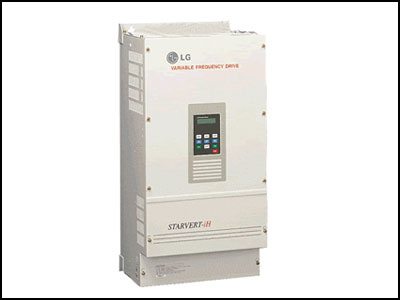

產品介紹：
功率/電壓等級：
30～55kW,200-230VAC,3相
30～220kW,380-460VAC,3相
- 變頻器類型：采用IGBT的PWM控制
- 控制方式：V/F空間矢量PWM技術
- 恒轉矩，變轉矩雙功率等級
- 防護等級：IP00
- 2～10Hz載波頻率
- 0.5～400Hz輸出頻率
- 可移動的控制面板(讀/寫參數)
- 6個多功能輸入端子
- 5個多功能輸出端子(3個集電極開機方式，2個繼電器方式)
- 4-20mA模擬量輸出
- 直流制動

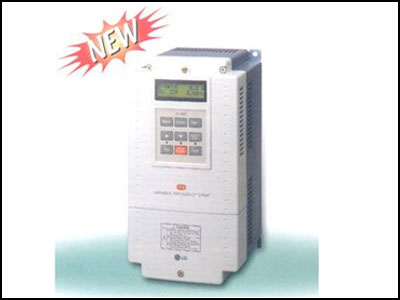

產品介紹：
風機、水泵系列專用變轉矩系列
V/F控制無傳感器矢量控制
全額范圍內，150%轉矩
電機參數自整定
高速32位數字信號處理器
載波頻率范圍為：0.7-15KHZ
內置多泵控制功能（最多4臺）
內置過程PID控制
UP/DOWN和三線運行功能
內置MODBUS（RS485）通訊
0-10VDC，-10--+10VDC模擬輸入
PNP/NPN信號輸入選擇
外部NTC輸入
選擇擴展子板，PROFIBUS和DEVICENET
選擇制動單元
制冷風扇開/關控制
| 產品名稱 | 功率 | 內置制動電阻 | ED/連續制動時間 |
| SV008iS5-2 | 0.75 | 200Ω，100Watt | 3%/5seconds |
| SV008iS5-2 | 1.5 | 100Ω，100Watt | 3%/5seconds |
| SV008iS5-2 | 2.2 | 60Ω，100Watt | 2%/5seconds |
| SV008iS5-2 | 3.7 | 40Ω，100Watt | 2%/5seconds |
| SV008iS5-2 | 0.75 | 900Ω，100Watt | 3%/5seconds |
| SV008iS5-2 | 1.5 | 450Ω，100Watt | 3%/5seconds |
| SV008iS5-2 | 2.2 | 300Ω，100Watt | 2%/5seconds |
| SV008iS5-2 | 3.7 | 200Ω，100Watt | 2%/5seconds |
